COMO INSTALAR UN AIRE ACONDICIONADO

PRIMEROS PASOS

Este Curso, pretende mostrar paso a paso, todos los puntos a seguir en la instalación de un aire acondicionado doméstico de tipo SPLIT. En si la instalación no es compleja, requiere un algún conocimiento o habilidad en varios oficios:

·         Plomería

·         Electricidad

·         Albañilería

·         Alguna habilidad manual en el uso de herramientas.

Cosas a tener en cuenta antes de instalar un aire acondicionado

·         Definir el número de espacios que se pretenden climatizar para calcular la potencia y la cantidad de unidades necesarias.

·         Calcular la potencia necesaria en cada instalación. Cuanta más superficie queramos climatizar, más potencia necesitaremos.

·         Escoger el lugar de colocación más adecuado para las unidades interiores. Es muy importante establecer una ubicación óptima que garantice el mejor confort, difusión del aire y mantenimiento del equipo.

·         Comprobar la solidez seleccionada para las unidades interiores, ésta debe poder sostener el peso de la unidad sin exponer la estructura a ningún tipo de riesgo.

·         Antes de perforar la pared, se debe comprobar que no haya detrás ninguna tubería o redes eléctricas que se puedan dañar.

·         Seguir las recomendaciones sobre las distancias indicadas por el fabricante entre la unidad exterior e interior.

·         Gestionar la autorización de las entidades correspondientes para instalar la unidad exterior en la fachada, los muros, patios o cubiertas, en caso de que se trate de elementos comunes y consultar las normas de protección ambiental o de protección del patrimonio si se trata de un edificio significativo o de valor.

·         Comprobar que la unidad exterior se coloque en un lugar ventilado, lejos de fuentes de calor, y que no esté expuesta excesivamente a la luz del sol.

·         Asegurar el cumplimiento con las instrucciones técnicas del fabricante para el modelo concreto de aire acondicionado. Para realizar las conexiones eléctricas, es importante comprobar la firmeza de la fijación y que esta sea la adecuada.

·         Garantizar la conservación y mantenimiento adecuado del equipo. Lavar y revisar los filtros cada temporada y estar atentos a los consumos eléctricos y la carga refrigerante.

CALCULO DE CARGA TERMICA PARA SELECCIONAR LA CAPACIDAD DE UN EQUIPO DE AIRE ACONDICIONADO

Otro concepto a tener en cuenta a la hora de instalar un equipo de Aire Acondicionado es el saber determinar cuál es el equipo a recomendar para cada ambiente.

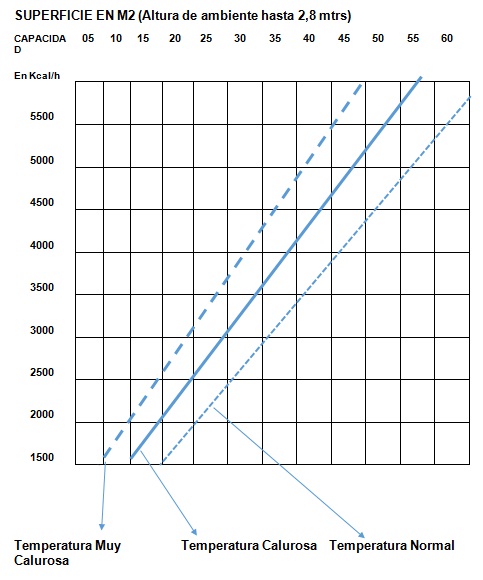

Lo ideal sería realizar un balance térmico detallado de cada ambiente, pero al tratarse de un equipo individual podemos observar en el siguiente grafico el cálculo aproximado para saber que frigorías van a ser necesarias en cada espacio de una casa.

También debemos tener en cuenta la carga térmica por la acción de la radiación solar.

·         Orientación Sur-Sudeste, Ambiente de temperatura normal media

·         Orientación Este-Noreste, Ambiente de temperatura calurosa

·         Orientación Noroeste-Sudoeste-Oeste, Ambiente a temperatura muy calurosa

No debemos olvidarnos que como seres humanos nuestro cuerpo es una fuente de calor por lo tanto debemos tener en cuenta que por cada persona que se encuentre en la habitación que estamos calculando debemos adicionar 150 Kcal/h. Como así también todo aquel aporte de calor producido por parte de algún artefacto eléctrico, como por ejemplo, una PC, iluminación excesiva, plancha, etc.

Teniendo en cuenta estos factores realizaremos un ejemplo para mejorar la comprensión de la metodología a seguir metodología.

Consideremos una habitación de 5 x 5 metros, en la cual generalmente habitan 4 personas con Orientación Oeste y en la misma se encuentra encendida continuamente una PC.

Superficie del Ambiente: 25 m2

Nivel de calor según su orientación: Muy caluroso

Según el cuadro el resultado de la capacidad es de 3500 Kcal/h.

Las 4 personas aportan 600 Kcal/h

La PC aporta 300 Kcal/h

Por lo tanto se concluye lo siguiente:

Entonces necesitaremos como mínimo un Equipo de refrigeración de 4400 Kcal /h para el ambiente descripto.

En el caso de luces excesivas como por ejemplo las luces dicroicas que aproximadamente sean de 40 W, se deberá considerar cada una de ellas multiplicada por su consumo y para poder convertir dicho resultado en Kcal/h, lo volveremos a multiplicar por 0,86 y dicho resultado se lo deberemos adicionar a la cuenta anterior.

Un cálculo fácil de hacer es utilizando este factor de conversión:
1 Watt = 0.86 Frigorías

1 Frigoría = 1.1628 Watts.
