CONECTORES EXTERNOS

• PS/2
• COM
• LPT1
• VGA-DVI-HDMI
• USB
• MINI-JACK
• ETHERNET
• OTROS CONECTORES EXTERNOS
• ZOCALOS DE EXPANSIÓN

Los dispositivos externos de la computadora, también llamados periféricos, se comunican con el motherboard a través de los conectores externos o puertos. Permiten conectar físicamente distintos tipos de dispositivos, como monitores, mouse, teclado, impresoras, discos duros externos, cámaras digitales, etc. En general, se encuentran en la parte trasera del gabinete, aunque en la actualidad, muchos incorporan puertos de audio y USB en la parte delantera.





CONECTOR PS/2.

El motherboard dispone de dos puertos de este tipo, que se emplean para conectar el mouse (conector verde) y el teclado (conector violeta). Ambos son hembra, y cada uno cuenta con 6 pines.





PUERTO SERIE (COM).

Solo permite transmitir información bit a bit de forma secuencial, o sea, un bit cada intervalo de tiempo. Este puerto se usa para conectar terminales de impresoras y módems, hasta mouse. Es un conector macho, y se compone de 9 pines en dos filas. Actualmente está en desuso debido a que ha sido reemplazado por el puerto USB.





PUERTO PARALELO (LPT1).

También llamado puerto de impresión, sirve para conectar, principalmente, la impresora a la PC, pero se lo ha utilizado para unidades removibles, como ZIP, escáneres y cámaras web, entre otros elementos. Su principal característica es que los bits de datos viajan en para-lelo, enviando un paquete de 1 byte a la vez. Es un conector hembra con 25 pines agrupados en dos hileras.





CONECTOR VGA O VIDEO GRAPHICS ARRAY.

Sirve para conectar el monitor a la computadora. En la mayoría de los casos, ya viene integrado en la placa madre. Está conformado por tres hile-ras con 5 pines cada una, es decir, 15 en total. Existen cuatro tipos de este puerto: común (DE-15), DDC2, DE-9 y Mini-VGA (este último es utilizado para computadoras portátiles)





USB O UNIVERSAL SERIAL BUS.

Este conector es plug & play, por lo que nos permite conectar el dispositivo teniendo la computadora encendida; luego de hacerlo, este es reconocido e instalado. También es posible desconectar el dispositivo sin necesidad de apagar el equipo. Suministra alimentación al periférico y, en algunos casos, no es necesario instalar drivers. Existen tres versiones de este puerto, cada una con diferentes velocidades máximas de transmisión: USB 1.1 con 12 Mbps, USB 2.0 con 480 Mbps y USB 3.0 con 4.8 Gbps.





FIREWIRE O IEEE 1394.

Este conector es un estándar multiplataforma para la entrada y salida de datos en serie a gran velocidad. Permite conectar hasta 63 dispositivos en cadena, y es posible hacerlo en caliente. En general, se lo usa para conectar dispositivos digitales, como videocámaras, interfaces de audio y discos externos. Trabaja a una velocidad de hasta 393 Mbps. Es un conector hembra y está formado por 6 pines que transmiten tanto datos como alimentación





CONECTOR MINI-JACK.

Por lo general, trae tres conectores: salida de audio analógica (color verde), entrada de audio analógica (color azul) y entrada de micrófono (color rosa).





DVI O INTERFAZ VISUAL DIGITAL.

Es un conector de video diseñado para maximizar la calidad visual de los monito-res digitales, sustituto del puerto VGA. Es semi-rectangular hembra, con 24 a 29 terminales, las cuales envían las señales referentes a los gráficos desde la PC hasta una pantalla.





HDMI.

Los hay de dos tipos: el estándar tipo A con 19 pines, y el B con 29 pines. Este último permite llevar un canal de video expandido para pantallas de alta resolución.





CONECTOR ETHERNET.

Es un estándar de redes de área local para computadoras con acceso al medio por contienda CSMA/CD. Define las características de cableado y señalización del nivel físico, y los formatos de tramas de datos del nivel de enlace de datos, correspondiente al modelo OSI. El conector más común es el RJ45 con cuatro pares de hilos trenzados, que se usa para conectar redes de área local. Emplea los cables UTP y STP.



OTROS CONECTORES EXTERNOS

Además de los periféricos más comunes que mencionamos antes, existen otros periféricos, tal vez menos utilizados comúnmente, pero que también debemos saber reconocer.

Conector RCA: se usa específicamente para señales de audio y video.

Puerto S-Video: se encarga de enviar las señales correspondientes a los gráficos desde la PC hasta una pantalla.

eSATA: para unidades externas.

BNC: permite unir dos segmentos de red, incorporando una PC a la red misma.

PCMCIA: amplía la computadora mediante módem, sintonizadores de TV, etc.



ZOCALOS DE EXPANSION

Todas las placas madre incluyen una serie de zócalos de expansión llamados slots. Los tipos de slots varían de acuerdo con el modelo de placa que necesite cada usuario; incluso, para un mismo modelo de placa puede haber configuraciones distintas. La mayoría de los equipos informáticos personales tienen entre tres y ocho zócalos de expansión; la cantidad que haya de cada tipo depende, exclusivamente, del fabricante y de la clase de placa de que se trate. Esta ranura de expansión ofrece un medio para añadir características adicionales al equipo o mejoras para el sistema. En ella se conecta una tarjeta de expansión, como puede ser una tarjeta gráfica, de red, de sonido, etc. Las placas se insertan en sus respectivas ranuras mediante presión y pueden fijarse al gabinete metálico empleando tornillos en la parte posterior.





SLOTS

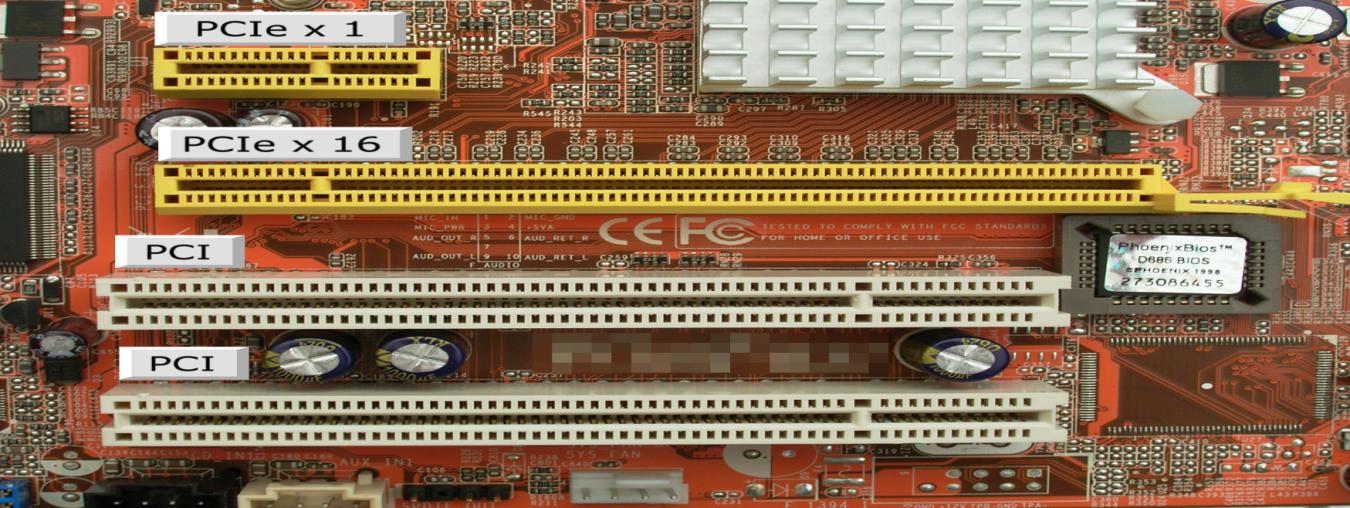

Existen distintos tipos de slots para diferentes tipos de placas. Las ranuras más comunes que podemos encontrar en una computadora personal son: ISA Simple, ISA Doble, VLB (VESA LOCAL BUS), PCI, AGP, AMR o CNR y PCI-E. De todas ellas, debemos saber que ISA, VESA, AGP, AMR y CNR cayeron en desuso hace años. Actualmente, solo se utilizan los slots PCI y PCI Express. Igualmente veremos cómo eran.

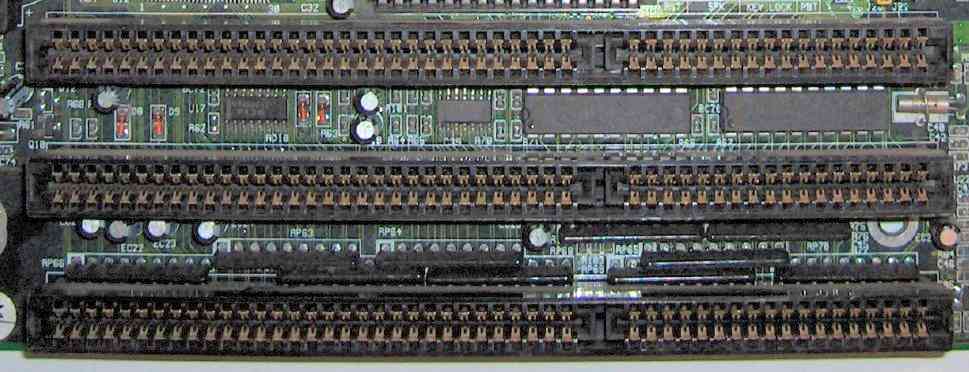

ISA

Las ISA fueron las primeras ranuras en usarse. Los componentes diseñados para ellas eran muy grandes, y ya no se utilizan debido a que fueron reemplazadas por las placas PCI. El tipo Simple trabajaba a 8 bits y con una frecuencia de 8 MHz, mientras que el Doble lo hacía a 16 bits y 16 MHz de frecuencia. Con respecto a la placa VLB, esta fue creada para dar soporte a otras placas de video. Trabajaba a 32 bits y con una frecuencia de 33 MHz. Las placas PCI (Peripheral Component Interconnect), como mencionamos anteriormente, han desplazado a las ISA como bus de equipo estándar, dado que permiten conectar dispositivos periféricos directamente a la placa madre. Trabajan a una frecuencia de 33 MHz y a 32 bits, tal como el tipo VLB. Es una ranura de tamaño menor a las anteriores, tanto de largo como de ancho.

AGP

El puerto AGP (Accelerated Graphics Port) es independiente del bus general, y es específico para tarjetas gráficas. Fue desarrollado para mejorar el rendimiento y la velocidad de las tarjetas gráficas conectadas a una PC, y solucionar los cuellos de botella que surgían en aquellas que usaba el bus PCI. Trabaja a 32 bits y cuenta con ocho canales adicionales para acceso a la memoria RAM; esto hace que se pueda acceder directamente a ella y, así, emular la memoria de video en la RAM. El AGP tiene acceso privilegiado al chipset y, luego, a la CPU, lo que permite procesar la información gráfica de manera más eficiente.

Algunos tipos de AGP son: AGP 1.0, AGP 2x, AGP 4x y AGP 8x, con una tasa de transferencia de datos de 266, 533, 1066 y 2133 MB/s, respectivamente. AMR (Audio/Modem Riser) es un zócalo de expansión diseña-do para dispositivos económicos de audio o comunicación; no es plug & play y no admite tarjetas aceleradoras por hardware, solo por software. Al igual que el caso anterior, CNR (Communication Network Rise) es un slot para dispositivos de comunicación como módems y tarje-tas de red, diseñado por Intel. Más tarde fue implementado en otros motherboards, con otro chipsets. Ambos slots funcionan a 32 bits, con una frecuencia de 33 MHz y una tasa de transferencia de 133 MB/s.

PCI EXPRESS

Inicialmente conocido como 3GIO y apoyado por Intel, nació en 2004 y fue pensado para reemplazar al PCI y al AGP. El PCI Express es un bus local que utiliza una señal serie punto a punto, con lo cual logra altas tasas de transferencia al enviar y recibir información. La primera versión de este bus empleó dos carriles operando a 2,5 Gbit/s o 250 MB/s, uno para recibir y otro para enviar datos. Existen variantes en los puertos PCI Express, que son: 1x, 4x, 8x y 16x (los factores indican la cantidad de carriles para transferir datos). La versión de 16x logra un ancho de banda de 4 GB/s y apunta, principalmente, a tarjetas gráficas. También el bus permite conexiones de hasta 32 bits, pero son muy poco habituales.

Cabe aclarar que una placa PCI Express 1x puede colocarse perfectamente en un zócalo 4x, 8x o 16x; y una 4x, en un zócalo de 16x.

La cantidad de líneas de conectividad PCI Express es variable. Algunos motherboards tienen, por ejemplo, 42, lo que daría lugar a 16 más 16 (para SLI) y el resto para puertos PCI-E 1x o 4x); en tanto que otros modelos cuentan con hasta cuatro zócalos PCI Express 16x, pero generalmente dos de ellos están conectados de manera interna a tan solo ocho bits.

Luego de la primera versión lanzada en el año 2003, vio la luz en 2005 una sutil revisión (la 1.1) que introdujo importantes mejoras en el estándar PCI Express, manteniendo la compatibilidad con la versión 1.
