Introduccion

En este primer capítulo vamos a introducir los conceptos básicos y generales de las partes de la cámara, su funcionamiento básico y lo necesario para realizar una fotografía.


Partes y componentes del proceso fotográfico digital:

La definición minimalista de una cámara fotográfica sería: Es un dispositivo que por medio de un objetivo/lente deja pasar la luz un determinado tiempo para registrarla la imagen obtenida en un sensor digital, creando un archivo en una memoria de almacenamiento.

Ahondando entre las partes podemos definir el objetivo/lente, el obturador y el sensor (que en algunos casos estos dos últimos están unidos o son una misma pieza)

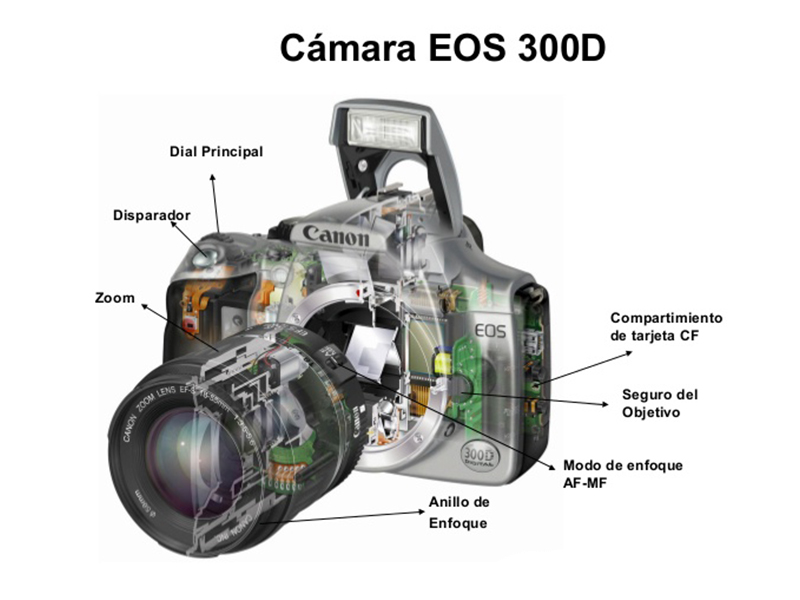

Vamos a ver las partes de una cámara tipo réflex digital tradicional:



Podemos dividir las partes en dos grupos: Cuerpo de cámara y objetivo/lente

Cuerpo de cámara

•     Cuerpo o “body”: Cuanto más avanzada y profesional la cámara, los cuerpos son parcialmente sellados al clima, hasta sellados completo con montura de lentes incluida. También los materiales varían según el valor de la cámara, donde van de 500 o 600 dólares con lente hasta solo body por hasta 4000 dólares en la gama réflex.
•     Objetivo o lente: El lente es una parte fundamental en la fotografía ya que es el que permite “ver” la escena, lo cual hace que la calidad de los vidrios definan la calidad de la fotografía final. Muchos aconsejamos invertir en buenos lentes antes que priorizar una cámara de gama alta con un lente de gama baja. El lente tiene dos cualidades principales al momento de elegir; su apertura de diafragma que permite mayor o menor paso de luz y su distancia focal que básicamente define el ángulo de visión que vamos a tener al momento de encuadrar por el visor.
•     Montura: La montura es el anclaje que tienen los lentes y los cuerpos para mantenerlos unidos, algunos lentes disponen de monturas plásticas y otras metálicas. Estas monturas son por marca de cámara, con lo cual podemos encontrar lentes que tengan el mismo lente para varias marcas de cámaras, donde cambian la montura y el sistema interno del lente para que sean compatibles. Las monturas digitales también tienen contactos que permiten automatizar el enfoque, estabilización y apertura de diafragma entre otras cosas. Existen adaptadores para colocar lentes de una montura en un cuerpo para el cual no fue fabricado, a veces es casi imposible y otras es necesario un simple adaptador metálico para lograrlo.
•     Obturador: En el caso de la réflex el obturador es mecánico, 99% de los casos el de dos cortinas. Este dispositivo permite regular el tiempo en el que la luz pasa a través de la cámara al sensor. Lo que llamamos tiempo de exposición o “velocidad de obturación”
•     El sensor digital: Es una malla de muchas fotos receptores que decodifican la luz para guardarla en información digital separándola en tres canales de luz, el rojo, verde y azul. De esta forma digitaliza la fotografía para luego procesarla en la tarjeta de memoria en un archivo digital de formato JPEG o RAW (crudo). La principal característica del sensor es su posibilidad de regular la exposición de la fotografía por medio del ISO o también llamado “velocidad de ISO”, que es la sensibilidad del sensor a la luz que le llega.
•     Botón disparador: Este botón es el que inicia el proceso de toma fotográfica. Este botón tiene dos alturas: a media presión permite realizar el enfoque automático y medición de luz entre otras cosas, a presión completa realiza la fotografía y si mantenemos presionado y la cámara está configurada así permite realizar ráfaga, que significa sacar muchas fotos por segundo.
•     Flash integrado y zapata: El flash pop-up integrado es un accesorio poco utilizado en fotografía profesional ya que carece de muchos ajustes, potencia, ángulo de disparo y difusores compatibles. Todo esto hace que sea una opción secundaria al momento de complementar la fotografía con iluminación extra. Para ello existe la zapata metálica de flash, que permite incorporar un flash externo o un radio disparador, el cual nos permite disparar varios flashes sincronizados.
•     Compartimento de tarjetas de memoria: Muchos subestiman las tarjetas de memoria al momento de adquirirlas, lo cual luego conlleva problemas como baja velocidad de escritura y lectura o incluso fallos en las fotografías ya tomadas, pudiendo incluso quedar inutilizables los archivos y perdiendo el material realizado. Por eso es muy importante saber elegir el tipo de tarjeta y la calidad que ofrece para poder despreocuparnos de problemas futuros. Se aconseja investigar la velocidad de grabación de la cámara para conseguir tarjetas que tengan mínimo esa velocidad. Los formatos MicroSD NO SON APTOS para cámaras con ranuras SD, ya que los adaptadores que se utilizan pueden fallar muchas veces, pudiendo destruir todo el contenido de la tarjeta.



Las tarjetas disponen de tres características, capacidad (se mide en GigaBytes ‘GB’), velocidad de lectura y escritura (se mide en MegaBytes ‘MB’) y el formato o tamaño físico o modelo de tarjeta.

Si bien existen muchas partes de cámara que no fueron nombradas, las principales para conocer el funcionamiento básico son las aquí demostradas.

Tipos de cámaras digitales

Vamos a definir subgrupos para los modelos de cámaras que hay en el mercado, dando los principales pro y contras de cada uno. La principal evolución en los modelos, además del tamaño del cuerpo, es el tamaño del sensor, las funciones y la posibilidad de intercambiar lentes.

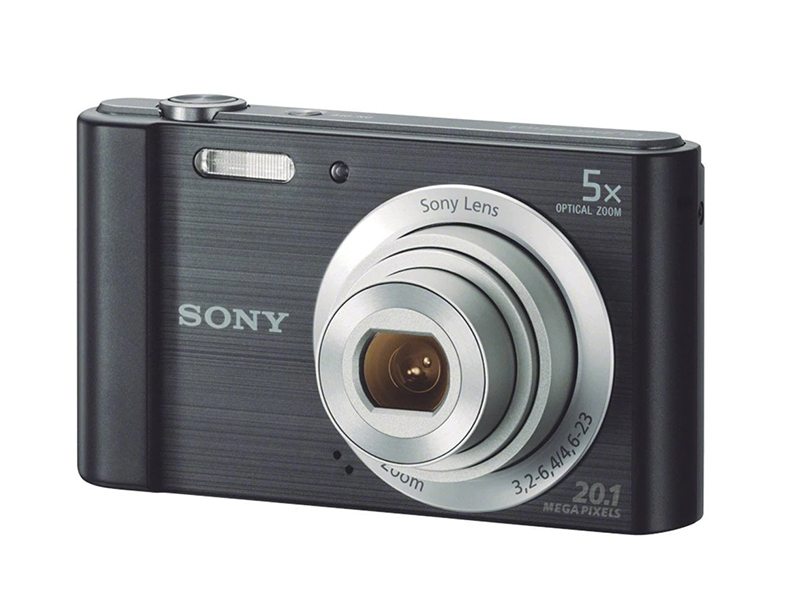

Cámara compacta

Dentro de la línea de cámaras son las de menor valor, menor tamaño de cuerpo y en general menor tamaño de sensor. Son cámaras llamadas “pocket” porque su principal característica es la portabilidad ya que entran en un bolsillo. En cuanto a calidad, es de entender que, si bien para el uso de redes sociales o impresión pequeña aparentan buena calidad, son equipos no pensados para grandes volúmenes de fotos, autonomía o ajustes manuales; incluso muchas ya optan por menú “easy” que solo se limita a mostrar la cantidad de fotos que quedan y la batería. La gran mayoría poseen flash integrado fijo. El uso principal es para amateur o hobbista.

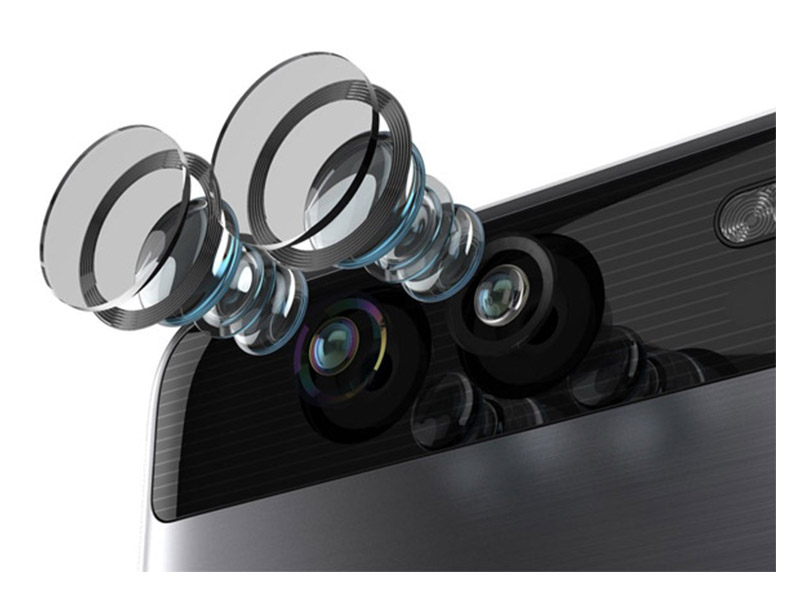

Cámara de celular/smartphone:

Ubicamos esta línea de cámaras luego de las compactas ya que actualmente los celulares se encuentran en pleno aprovechamiento de las cámaras, saliendo año tras año mejoras importantes no solo en calidad sino en software. La principal diferencia es que el lente, en la gran mayoría, es fijo y el sensor muy pequeño, sin embargo, la tecnología es mucho más avanzada comparada con las compactas, lo cual hace que el software permita cosas que hasta los modelos réflex no pueden lograr. Son cámaras hechas para post procesar en el momento, sin pretensiones de edición fuerte o impresión a gran tamaño.

Pensados principalmente para guardar el recuerdo inmediato o compartirlo en redes. Actualmente muchos móviles tienen varias cámaras integradas, las cuales son gran angulares, pequeños tele objetivos, grandes aperturas o simplemente para generar desenfoques de fondo digitalmente emulando retratos profesionales.

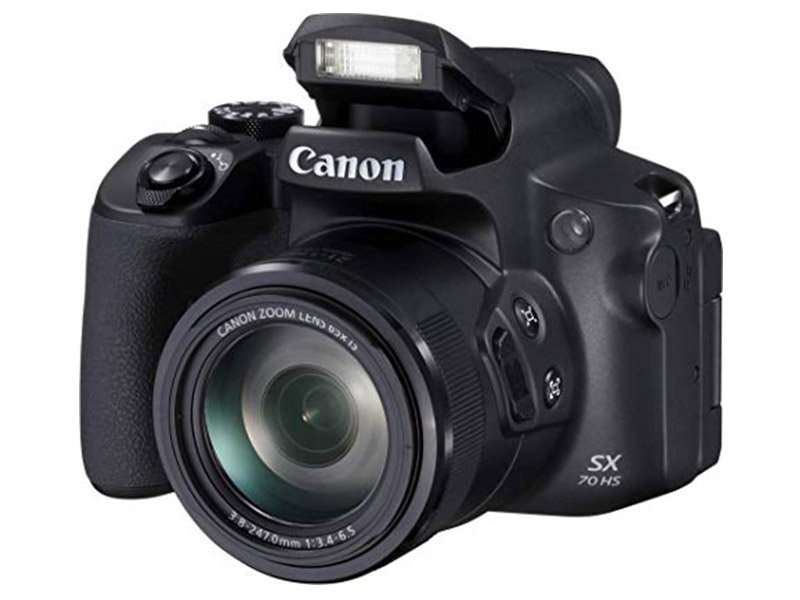

Cámara intermedia/bridge:

A diferencia de las compactas, estás cámaras tienen como principal característica un lente de mayor tamaño y mayor rango de visión, pudiendo alcanzar aumentos de hasta 125x (equivalente a 3000mm en réflex full frame), lo cual es muchísimo, aunque este no sea posible removerlo del cuerpo.

Suelen tener ajustes manuales, el sensor es levemente mayor, son mucho más ergonómicas, la gran mayoría posee flash integrado tipo pop-up. El uso principal es aficionado, hobbista avanzado o aprendiz de fotografía.

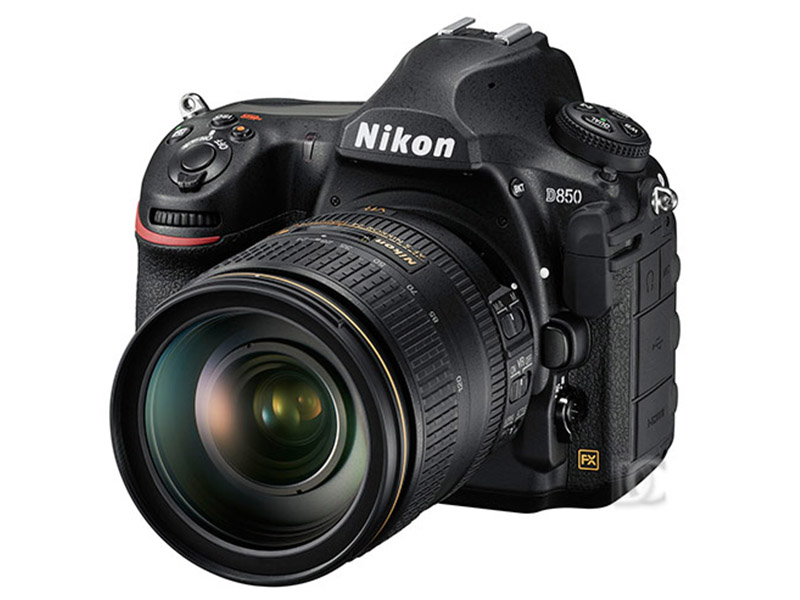

Cámara réflex o DSLR:

La principal diferencia con las anteriores es la posibilidad de intercambiar lentes, ya que esto nos permite configurar la cámara según la necesidad del momento. Existen dos tipos de sensores en estos modelos, los APS-C o DX y los FF o FX, ambos modelos son mayores que las cámaras bridge con lo cual logran imágenes con mejor definición, menor ruido y colores más reales. También permiten grabar en formato RAW, algo que muy pocos modelos de las anteriores lo permiten, esto significa que nos da la posibilidad de mejorar enormemente la fotografía en edición o post procesado.

Poseen flash integrado tipo pop-up que tiene un par de funciones extra que el bridge y además zapata de flash para conectar un radio disparador o accesorios de réflex. Son totalmente manuales en su uso, siendo más avanzadas con los modelos más costosos. Estas cámaras son las más utilizadas en el ámbito amateur avanzado y profesional.

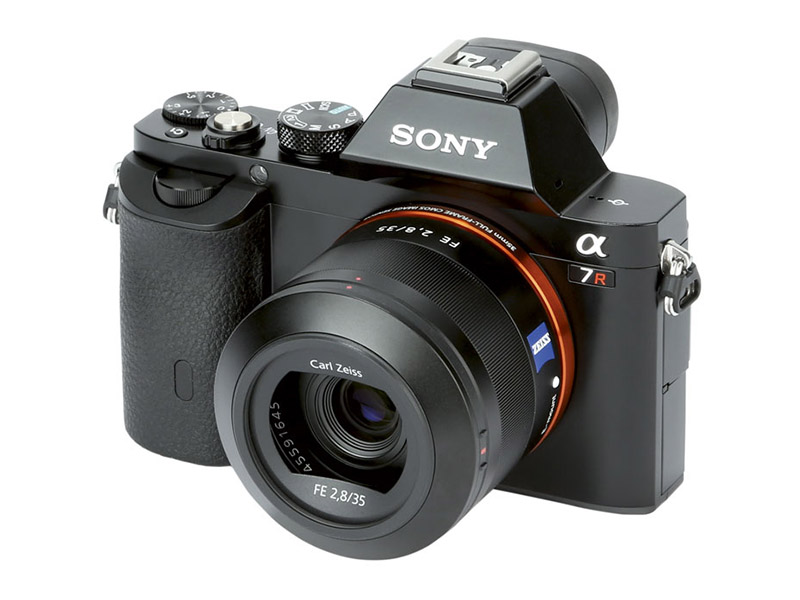

Cámara Mirrorless o sin espejos

Son, dentro de todos los modelos, las más nuevas en generación, principalmente la diferencia es que en una cámara réflex tenemos un sistema de visor de pentaprisma o pentaespejo y en estos modelos simplemente se encuentra el obturador y sensor justo detrás de la montura de cámara.

Esto permite nuevos tipos de lentes, mayores aperturas y cámaras más pequeñas. Son en general muy costosas y sus lentes y accesorios no se quedan atrás, justamente porque tienen menos de 5 años de auge. Permiten intercambiar lentes, tienen sensores en todos los tamaños, desde micro 4/3 hasta sensores de medio formato.

Tienen zapata de flash incorporado al igual que las réflex. Tienen opciones manuales y un software en generalmente más avanzado que el resto de cámaras, lo cual le permite lograr cosas que otros modelos no pueden.

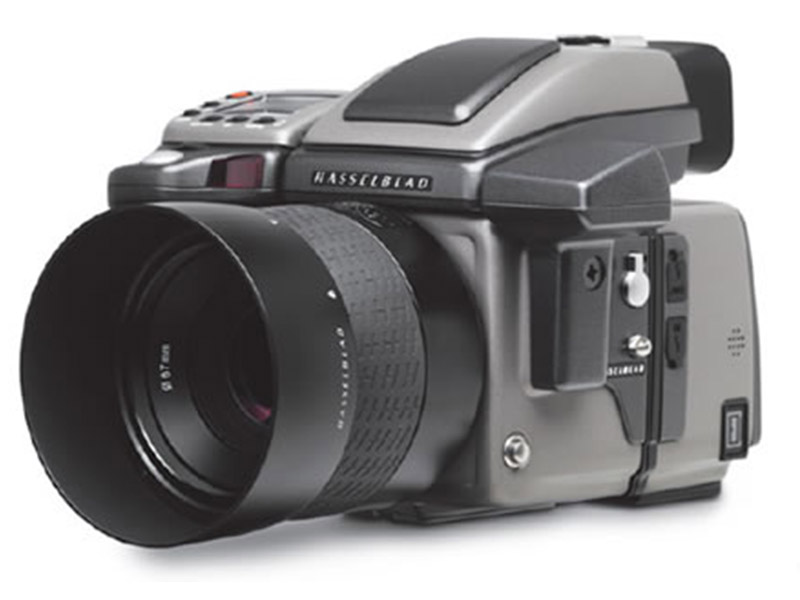

Cámara Medio formato:

Estos modelos de cámaras son las mejores del mercado en cuanto a calidad. Tiene resoluciones altísimas llegando a modos de 100 o 200 Megapíxeles.

Tienen todas las prestaciones de una réflex. Poseen el sensor más grande dentro del mercado profesional de cámaras, una de las tantas razones por las que los precios de estos modelos son tan altos. Su uso es puramente profesional.







Tipos de visores:

Cuando nos referimos a los visores en las cámaras estamos hablando del sistema que nos permite realizar la toma, es por donde podemos “ver” lo que queremos retratar. Algunos modelos de cámaras pueden combinar hasta 3 sistemas de visores distintos, dependiendo la necesidad nuestra. Algunos tienen como contra la excesiva utilización de batería y otros la poca precisión en el recorte del encuadre o enfoque.

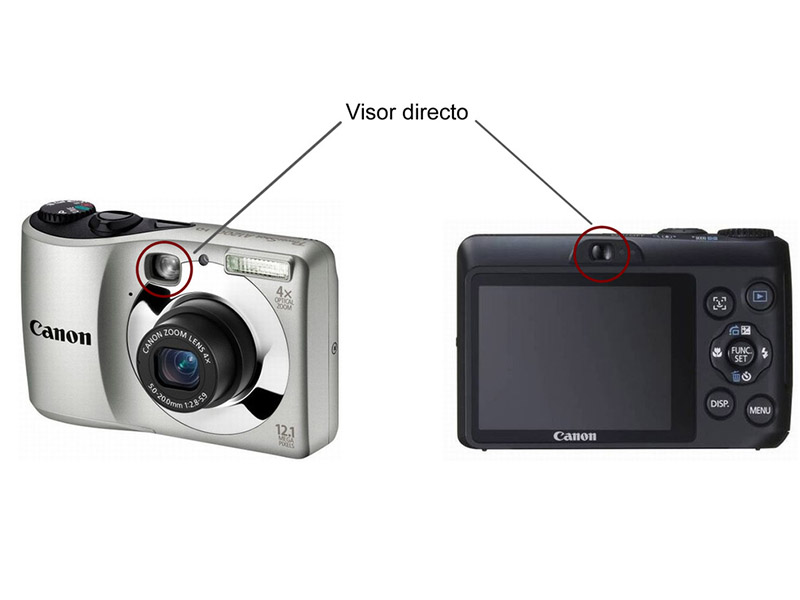

Visor directo:

Son los visores más económicos de todos. Son simplemente una pequeña “ventana” ubicada en un extremo de la cámara que permite ver literalmente a trasvés de un vidrio pequeño que puede tener marcado un encuadre simple. Como ventaja, no consume batería, por eso se utiliza en las cámaras compactas de rollo o en las primeras digitales de forma que la autonomía no se vea reducida por su visor. Existen algunos modelos que vienen con zoom integrado con lo cual al modificar la distancia focal tienen un pequeño motor que “imita” el nivel de zoom que está siendo seleccionado.

Tiene varias contras, la principal es que al no “ver” por el mismo lente de la cámara, produce algo llamado “error de paralelaje”, donde lo que vemos con el visor no coincide con lo que ve el sensor de la cámara por la diferencia de distancia del visor respecto del lente. Otra desventaja del visor es que no posee información de escena, el enfoque es prácticamente imposible hacerlo a mano al carecer de ajustes de dioptría o asistencia de enfoque.

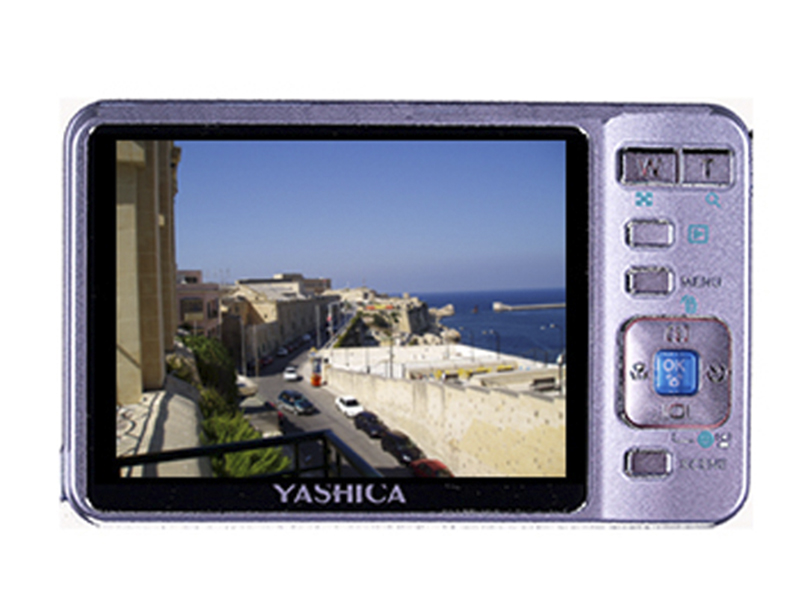

Visor de pantalla:

Es uno de los visores más utilizados en todos los sistemas de cámaras, en la actualidad prácticamente toda las cámaras del mercado poseen este visor. Dentro de las principales ventajas encontramos la comodidad de encuadrar una escena y la información sobre impresa en la pantalla donde se ven cantidad de fotos restantes, batería, composición, modos de escena y muchas otras cosas.

El consumo de batería es lo más condicionante en estos visores, reducen mucho la autonomía de la batería. Otra contra es que, en modelos económicos de visores, podemos percibir una diferencia entre lo que estamos viendo y la captura realizada del sensor, pudiendo variar levemente. Su principal ventaja es la comodidad y el gran tamaño de pantalla.

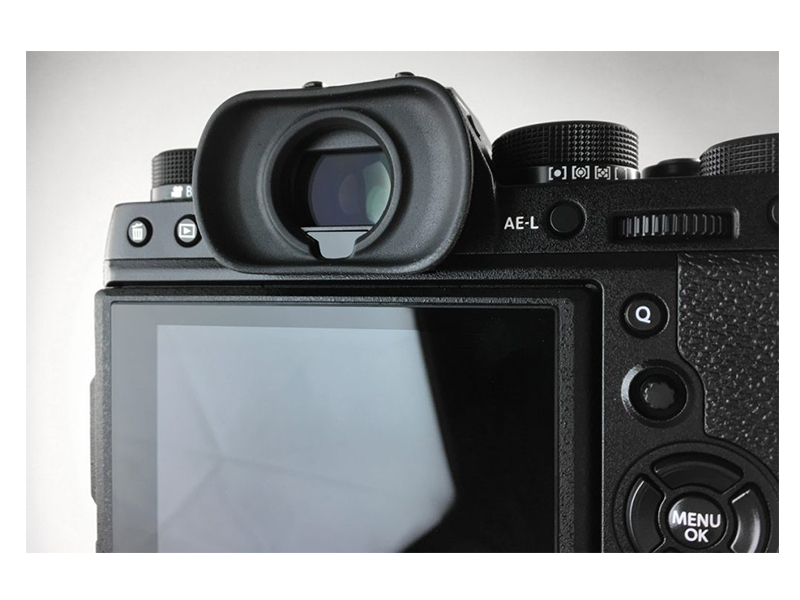

Visor electrónico:

Se utiliza principalmente en cámaras Bridge y Mirrorless, es una pantalla pequeña ubicada similarmente al visor directo. Tiene las mismas ventajas (salvo el gran tamaño) y desventajas del visor de pantalla, las cuales les sumamos como contras el tamaño pequeño del visor, lo cual dificulta los enfoques manuales o ver detalles, actualmente los sistemas poseen asistencia de enfoque con pixeles de color para diferenciar lo que está enfocado de lo que no.

Otra desventaja es que muchos modelos tienen un pequeño delay entre lo que se ve y lo que muestran, haciendo que sacar una fotografía rápida pueda ser complicado, ya que tienen hasta 1/2 segundo de demora.  Dos ventajas extra son que cuenta con ajuste de dioptría, que permite regular la distancia del ocular para las personas que utilizan anteojos y que permite visualizar fotografías y videos desde el mismo visor, sin necesidad de activar la pantalla principal.

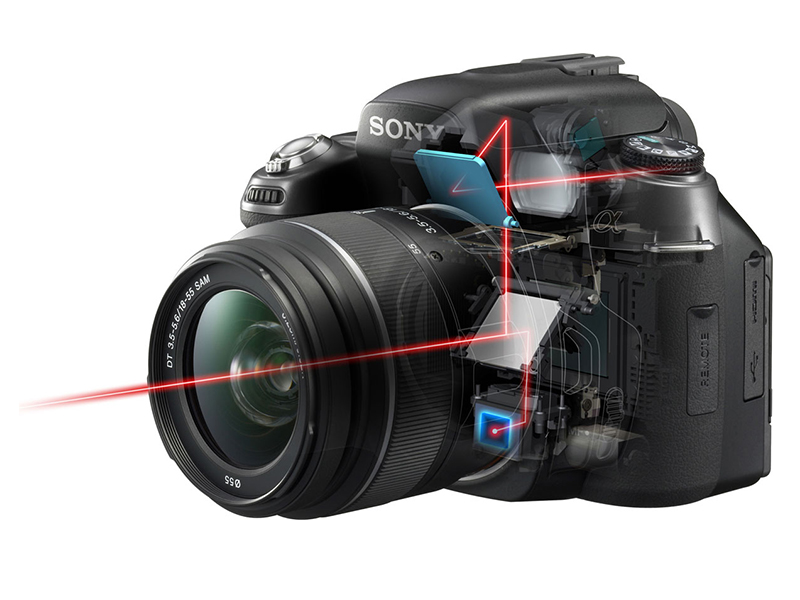

Visor pentaprisma:

Es el visor principal en las cámaras DSLR, también llamadas réflex. Consiste en un prisma reflectivo de 5 caras, la última con techo, que permite dirigir la luz a 90º, lo cual nos habilita a ver por encima del sensor y a través del lente de la cámara, sin ningún tipo de elemento electrónico en medio.

La imagen es invertida primero verticalmente y luego horizontalmente para poder verla tal como vemos sin la cámara. Antiguamente las primeras réflex digitales tenían pentaespejo, que tenía menor calidad y necesitaba de la batería de la cámara para complementar la iluminación y poder ver con claridad.

Las ventajas principales son la posibilidad de ver exactamente lo que ve el lente de la cámara, incluyendo profundidad de campo, enfoque, suciedad que pueda haber o filtros que le coloquemos delante. También tiene información sobre impresa de exposición, cantidad de fotos restantes, sistema de enfoque e incluso hasta nivel para saber si está derecha la cámara, entre otras cosas.

Tiene ajuste de dioptría al igual que el visor electrónico y el consumo de batería es prácticamente inexistente, lo cual optimiza la autonomía de la cámara.













Ver vídeo: Clase 1
